1、風機盤管的組成：

風機盤管是空調系統常用的末端設備，通過機組內的冷水或熱水盤管將冷卻或加熱后的空氣送入室內，使室內溫度降低或升高，以滿足人們的舒適性需求由熱交換器、水管、過濾器、風扇、接水盤、排氣閥、支架等組件組成。

2、風機盤管的工作原理：

機組內不斷的再循環所在房間或室外的空氣，使空氣通過冷水（熱水）盤管后被冷卻（加熱），以保持房間溫度的恒定。通常，新風通過新風機組處理后送入室內，以滿足空調房間新風量的需求。

3、風機盤管的類別和型號：

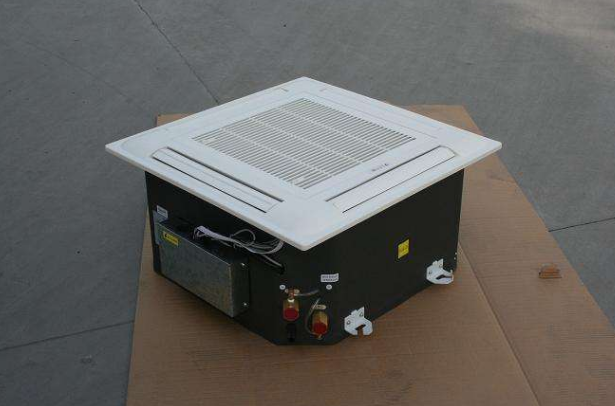

風機盤管按形式分可分為臥式安裝、臥式明裝、立式暗裝、立式明裝、卡式五種。

按照排管數量可分為：兩排管和三排管。風機盤管所說的幾排指的是風機盤管表冷器銅管的排數，一般兩排就是銅管兩排，每排8根，一共16根銅管；三排就是銅管三排，每排8根，一共24根銅管。銅管根數越多，制冷效果越好。

按制式可分為兩管制和四管制。兩管制：普通風機盤管夏季走冷水制冷，冬季走熱水制熱。四管制：多用于一些比較豪華的場所，可以同時走冷水和熱水，即可以根據需要有的房間制冷、有的房間取暖。

左右式判斷方式：面對風機盤管出風口，冷熱媒進出水管在左側即為左式，反之為右式。

4、簡易設計：

1、確定風盤型號：風機盤管請參考廠家的產品型號，注意盤管的排管數量和接管方式。當較大規格的風機盤管噪音不能滿足房間要求時，應取多臺小容量盤管。風機盤管容量按照下表選擇。

5、風機盤管的使用注意事項：

1、室內風機盤管要水平安裝。用直徑Φ10mm吊桿吊裝，吊桿做防銹處理，與內機的固定螺母緊固不松動。

2、吊裝位置符合室內空氣循環和圖紙要求，與樓板之間要有一定的間距。

3、水壓試驗壓力0.6Mpa保持2小時無泄漏。

4、管路必須保溫，保溫層厚度20mm，冷凝水管路保溫層厚度為10mm，用U型卡或者其它方式固定，對保溫材料的壓縮量不大于2至3毫米。

5、冷凝水管路要保持一定坡度，對于自然排水的風機盤管的排水出口的坡度不小于1%，確保排水順暢。滿水試驗不漏水，排水試驗不存水。

6、當?shù)蹴敻叨瘸^3米時，不宜選用天花式機型。吊頂太高選用天花機，暖風吹不下來，影響制熱效果。

7、冷凝水管與機組之間應用軟管連接。不使用軟管連接機組運行時產生的振動將導致水管脫落漏水，管路振裂及噪音等故障。

8、當房間高度超過3米時，不宜采用頂吹風散流器風口，應采用雙層百葉風口下吹風口。冬季暖風吹不下來，影響制熱效果。

9、室內氣流組織要合理，避免氣流短路、斷路。短路主要是指出風口和回風口布置不合理，送風未到達人活動的范圍就通過回風口回到了機組。斷路主要是指出回風不在同一空調區域或出風達不到空調區域，短路及斷路都將嚴重影響制冷、制熱效果。

10、風機盤管必須安裝回風箱。沒有回風箱，空調區域室內空氣不能有效循環，導致制冷、制熱效果差。

11、出風口、回風口及風管尺寸、材料符合規范要求。風口、風管過小，必然導致風速偏高或風量不足，產生噪音、制冷制熱差果差。一般以出風口風速不大于2m/s確定出風口尺寸，回風風速不大于1.5m/s確定回風口尺寸。

12、風管與出風口之間必須采用帆布等軟性連接。如不是軟連接，機組運行時的振動將沿風管傳遞，導致震動噪音。

13、風機盤管與水管連接時必須使用不銹鋼軟接管。可以防止機組運行時振動傳遞到水管，減少噪音和管道振動松脫、開裂漏水等故障。

14、風機盤管與水管相連的軟接管安裝必須是水平直接，不得彎曲。因為軟接管彎曲過度時，薄弱處會導致破裂漏水。

15、水管與風機盤管相連時，應在進水管上安裝“Y”形過濾器。防止水系統雜質、贓物進入風機盤管損壞和堵塞換熱器。

16、在有節能要求的系統安裝電動二通閥時，必須將其安裝在回水管上。保證風機盤管所需求的正常水流量。

17、機組必須安全接地。無安全接地易導致觸電事故發生。

18、電源線規格必須符合機組要求。電源線規格不符合要求機組不能正常運行，電源線燒毀甚至引發火災事故。

19、一個控制開關只能控制一臺風機盤管，不允許同時控制多臺風機盤管。一個控制開關同時控制多臺風機盤管，會導致風機盤管電機燒毀。
